Automates Programmables (API) et IHM : Le Cerveau de l’Automatisme Moderne

Dans l’univers de l’industrie 4.0 et de la gestion intelligente des bâtiments, l’automatisme repose sur un duo indissociable : l’Automate Programmable Industriel (API ou PLC) et l’Interface Homme-Machine (IHM). Véritables cerveaux et visages de la chaîne de production, ces équipements orchestrent, mesurent et affichent les données en temps réel pour garantir la performance, la sécurité et la répétabilité des processus. Chez Souplet Automatismes, nous sélectionnons et intégrons ces technologies pour transformer vos exigences opérationnelles en systèmes fiables et évolutifs.

De l’automate compact à l’API modulaire : l’intelligence embarquée

L’automate programmable industriel est le cœur décisionnel de toute installation automatisée. Il traite les informations logiques et analogiques issues des capteurs pour piloter les actionneurs (moteurs, vannes, vérins). Selon la complexité de votre application, deux grandes architectures se distinguent :

• Les contrôleurs logiques et automates compacts : Idéaux pour les applications simples à modérées (de 10 à 60 entrées/sorties Tout-ou-Rien). Ils intègrent parfois un écran de contrôle et gèrent des fonctions de base (fonctions logiques ET/OU, compteurs, minuteries, télérupteurs) ainsi que des fonctions métiers spécifiques comme la gestion de pompes, l’horodatage calendaire ou la communication GSM.

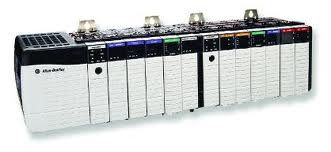

• Les automates modulaires : Conçus pour les architectures complexes, ils s’adaptent précisément à vos besoins grâce à l’ajout de cartes d’entrées/sorties dédiées, de cartes de température (PT100, thermocouples), de cartes de comptage rapide ou de modules de gestion d’axes pour le contrôle de mouvement de haute précision.

Les critères de choix techniques : E/S ToR, analogique et comptage rapide

Le dimensionnement d’un API ne s’improvise pas. Pour garantir la réactivité et la pérennité de votre installation, plusieurs critères techniques doivent être rigoureusement analysés :

• Les entrées/sorties Tout-ou-Rien (ToR) : Elles gèrent les états binaires (ouvert/fermé, marche/arrêt). Le nombre de voies doit inclure une réserve pour les extensions futures.
• Les entrées/sorties analogiques : Indispensables pour le traitement de grandeurs physiques variables (pression, débit, température) via des signaux standardisés (0-10V, 4-20mA). Elles requièrent une résolution fine pour une régulation de process optimale.
• Le comptage rapide : Essentiel pour le traitement des signaux haute fréquence provenant de codeurs incrémentaux ou de capteurs de débit, permettant un positionnement précis et un contrôle dynamique en temps réel.

IHM et pupitres : piloter et superviser avec clarté

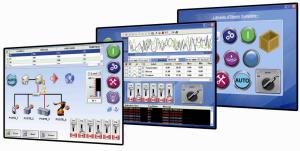

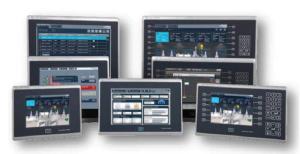

Si l’API est le cerveau, l’IHM (Interface Homme-Machine) est le visage de l’automatisme. Elle permet aux opérateurs de dialoguer avec la machine, de visualiser l’état du système, de modifier les consignes et de suivre les alarmes. La gamme d’IHM s’étend des afficheurs de textes simples aux écrans tactiles évolués et aux PC industriels durcis. Grâce à leur compatibilité multi-protocole, ces terminaux s’intègrent de manière transparente avec toutes les marques d’automates du marché. Associés à des logiciels de supervision (SCADA) et de traçabilité, ils centralisent les données de production et facilitent l’aide à la décision.

Réseaux d’automatismes et pré-câblage : la fluidité de l’information

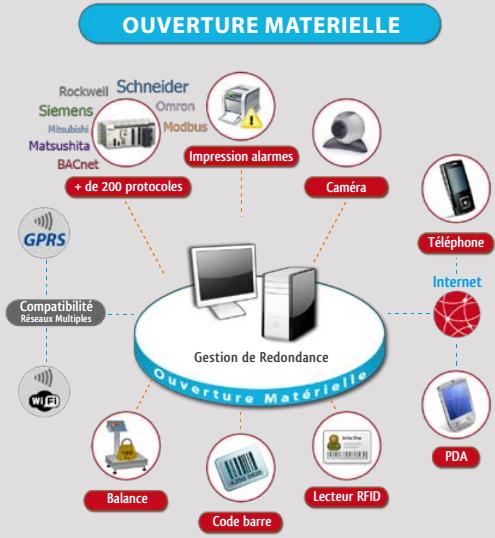

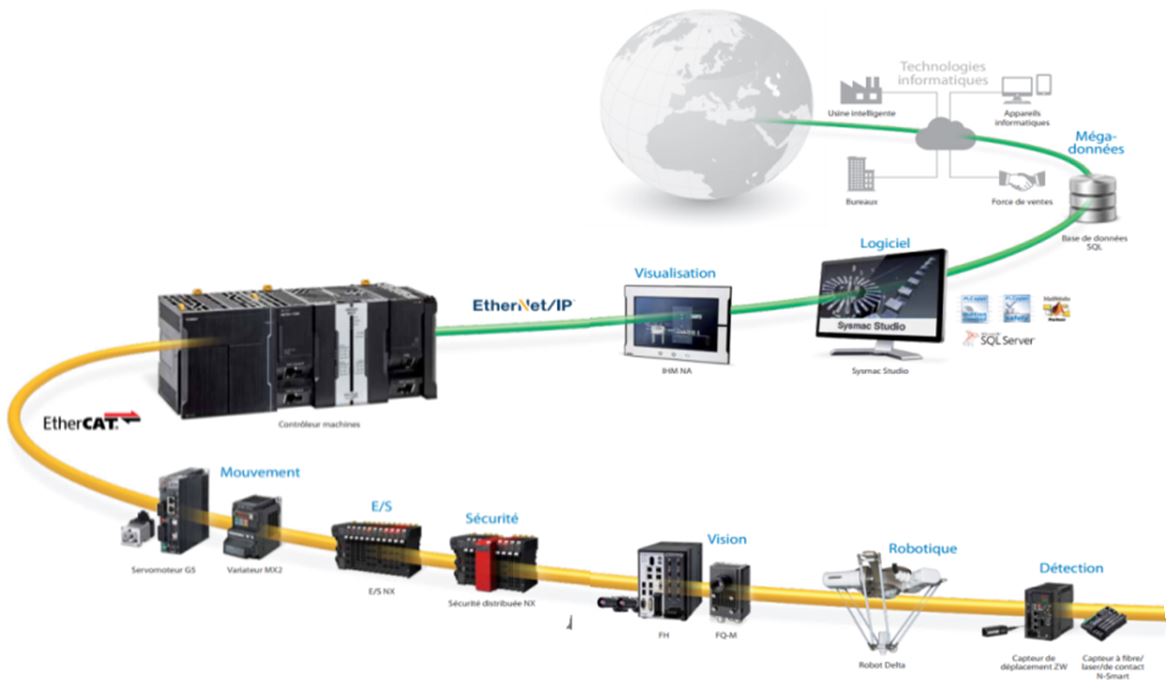

La performance d’un système automatisé repose également sur sa connectivité. Les bus de terrain et réseaux d’automatismes (Ethernet Industriel, Modbus, Profinet) assurent une communication rapide et sécurisée entre l’API, les IHM et les périphériques. Pour simplifier l’installation et réduire les coûts de maintenance, les solutions de pré-câblage sur borniers déportés (modulaires ou compacts, en indice de protection IP20 pour armoire ou IP67 pour montage direct sur machine) permettent de décentraliser les entrées/sorties au plus près du process, limitant ainsi les longueurs de câbles et les risques de parasites électromagnétiques.

De l’industrie à la maison connectée : l’ouverture vers la domotique

Historiquement cantonnés aux usines, les concepts de l’automatisme industriel s’invitent aujourd’hui dans le secteur tertiaire et résidentiel. Les contrôleurs logiques et micro-automates, par leur robustesse et leur fiabilité très supérieures aux solutions grand public, deviennent les piliers de la domotique haut de gamme et des bâtiments intelligents (Smart Buildings). Grâce aux protocoles de communication ouverts et aux passerelles IP/GSM, un automate industriel peut piloter le chauffage, l’éclairage, les ouvrants ou la gestion énergétique d’une habitation. Cette convergence technologique offre une flexibilité de programmation inégalée et une pérennité matérielle indispensable pour les installations connectées modernes.

Conclusion

Maîtriser l’interaction entre les automates programmables, les réseaux de communication et les interfaces graphiques est la clé d’une automatisation réussie. Que ce soit pour optimiser une ligne de production industrielle ou pour concevoir une architecture domotique robuste, Souplet Automatismes vous accompagne dans le choix des meilleurs matériels, logiciels de programmation et serveurs de communication (OPC, DDE) adaptés à vos défis technologiques.
