Régulation et enregistrement : maîtriser et optimiser vos procédés industriels

Dans l’industrie moderne, la maîtrise des grandeurs physiques telles que la température, la pression, le débit ou le niveau est un impératif de sécurité, de qualité et d’efficacité énergétique. La régulation de procédé consiste à maintenir une variable physique à une valeur de consigne définie, malgré les perturbations externes. Chez Souplet Automatismes, nous accompagnons les industriels dans le choix, l’intégration et le paramétrage des solutions de régulation et d’enregistrement les plus performantes du marché. Comprendre les mécanismes de la boucle de régulation et identifier les technologies adaptées est la première étape vers l’optimisation de votre outil de production.

La boucle de régulation : principes fondamentaux

Toute régulation repose sur le principe de la boucle fermée. Ce système dynamique s’articule autour de quatre éléments clés qui interagissent en continu :

• Le capteur (ou mesure) : il évalue la valeur réelle de la grandeur physique à réguler (la variable mesurée) et transmet cette information au régulateur.
• Le régulateur : il compare la valeur mesurée à la valeur de consigne souhaitée. Il calcule l’écart (l’erreur) et détermine l’action corrective à appliquer.
• L’actionneur (ou organe de réglage) : il physique l’action dictée par le régulateur. Il peut s’agir d’une vanne de régulation, d’un servomoteur ou d’un gradateur de puissance.
• Le procédé : le système physique global qui réagit à l’actionneur et subit des perturbations externes.

La qualité d’une boucle de régulation se mesure à sa précision, sa stabilité et sa rapidité à corriger les dérives induites par les perturbations du procédé.

Tout-ou-Rien vs PID : choisir la bonne stratégie de contrôle

Le choix de l’algorithme de régulation dépend directement de l’inertie de votre procédé et de la précision requise par votre cahier des charges.

La régulation Tout-ou-Rien (TOR), souvent matérialisée par un thermostat ou un pressostat simple, est la méthode la plus basique. L’actionneur n’a que deux états possibles : 0% ou 100% (ouvert ou fermé). Cette approche économique génère inévitablement des oscillations autour de la consigne. Elle est réservée aux systèmes à forte inertie thermique ou lorsque les variations de température n’impactent pas la qualité du produit fini.

La régulation PID (Proportionnelle, Intégrale, Dérivée) offre une précision chirurgicale en modulant en continu l’actionneur entre 0% et 100% :

• L’action Proportionnelle (P) : ajuste la correction proportionnellement à l’importance de l’écart constaté.
• L’action Intégrale (I) : élimine l’erreur statique résiduelle en tenant compte de l’accumulation de l’écart dans le temps.
• L’action Dérivée (D) : anticipe les variations futures en analysant la vitesse d’évolution de l’erreur, limitant ainsi les dépassements de consigne.

Du régulateur simple au régulateur avancé multi-boucle

Pour répondre à la diversité des architectures industrielles, les équipements de régulation se déclinent en plusieurs gammes de complexité :

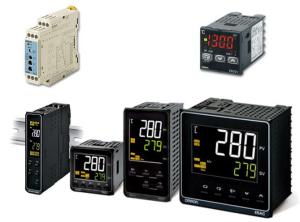

Les régulateurs simples mono-boucle sont conviviaux, compacts et faciles à programmer en façade. Ils intègrent des algorithmes d’auto-réglage (auto-tuning) performants pour stabiliser rapidement les boucles de température ou de pression standards.

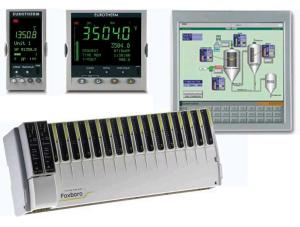

Les régulateurs avancés offrent des fonctionnalités étendues pour les applications complexes. Ils gèrent plusieurs boucles de régulation simultanément (bi-boucle, tri-boucle, régulation en cascade) et intègrent des blocs de fonctions spécialisés : programmateurs de profils thermiques, fonctions de calcul mathématique, logiques combinatoires, timers et totalisateurs. Disponibles en format de tableautier ou en montage fond d’armoire multi-boucle, ils s’intègrent parfaitement aux réseaux industriels.

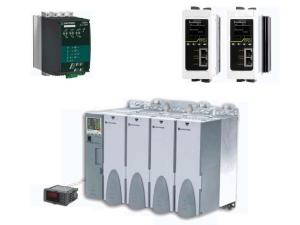

Pour piloter la puissance électrique délivrée aux éléments chauffants industriels, l’association d’un régulateur PID avec un gradateur de puissance (à train d’ondes ou angle de phase) est indispensable. Elle permet un contrôle thermique d’une extrême finesse tout en préservant la durée de vie des résistances.

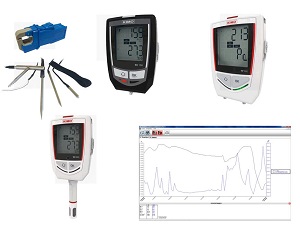

Enregistreurs numériques : traçabilité, conformité et connectivité

Dans de nombreux secteurs comme l’agroalimentaire, la pharmacie, la métallurgie (normes NADCAP) ou le traitement thermique, la traçabilité des données process est une obligation réglementaire stricte.

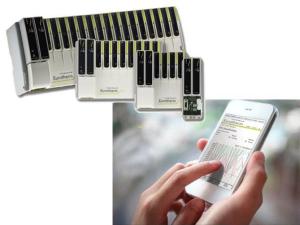

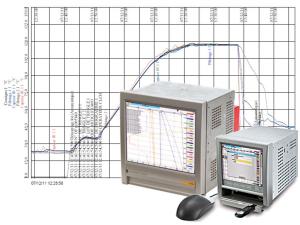

Les enregistreurs numériques modernes remplacent avantageusement les anciens modèles à papier. Capables de centraliser de 6 à plus de 200 voies de mesure universelles, ils offrent des écrans tactiles haute résolution avec des vues personnalisables (courbes, bargraphes, synoptiques). Ils intègrent des fonctions de calcul avancées, de gestion de lots et de surveillance à distance sécurisée.

Pour les industries hautement régulées, ces équipements garantissent la conformité aux exigences strictes de sécurité des données, notamment la norme FDA 21 CFR Part 11 (signatures électroniques, pistes d’audit infalsifiables). Grâce à leur connectivité étendue (Ethernet Modbus TCP/IP, EtherNet/IP, ports USB), les données enregistrées sont facilement exportables vers vos bases de données de supervision ou vos serveurs d’archivage.

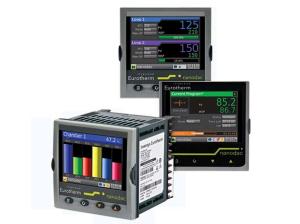

Il existe également des solutions hybrides d’enregistreurs-régulateurs. Ces appareils ultra-compacts combinent la puissance de calcul de deux boucles de régulation (avec fonction cascade et programmateur de profils) et la sécurité d’un enregistreur doté d’une mémoire interne robuste, offrant ainsi une solution tout-en-un optimale.

Faites le choix de l’expertise avec Souplet Automatismes

La mise en œuvre d’une régulation industrielle optimale nécessite une analyse précise de la dynamique de votre procédé et des contraintes de votre secteur. Qu’il s’agisse de remplacer un simple thermostat, de déployer une régulation cascade complexe ou de mettre en conformité votre système d’enregistrement de données, les experts de Souplet Automatismes vous guident vers les solutions matérielles et logicielles les plus adaptées pour garantir la répétabilité et la performance de vos lignes de production.
