Mesure et Instrumentation de Process Industriel : Guide des Technologies et Critères de Choix

Dans l’industrie moderne, la précision de la mesure et de l’instrumentation est le pilier de l’efficacité opérationnelle, de la sécurité des installations et de la qualité des produits finis. Qu’il s’agisse de réguler une réaction chimique, de surveiller la pression d’un fluide ou de contrôler le niveau d’une cuve, le choix des capteurs et transmetteurs détermine la performance globale de vos boucles d’asservissement. Souplet Automatismes, expert en solutions d’automatisation industrielle, vous propose un panorama complet des technologies de mesure de process et les clés pour sélectionner l’instrumentation adaptée à vos contraintes opérationnelles.

1. Mesure de température : des sondes à contact à la thermographie infrarouge

La température est la grandeur physique la plus mesurée dans l’industrie. Selon l’environnement, la plage de température et la dynamique du process, deux grandes familles de technologies s’affrontent :

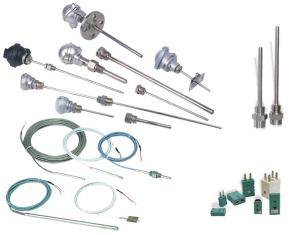

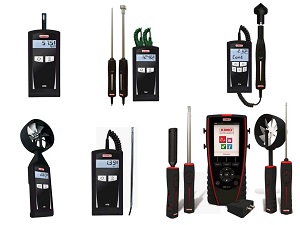

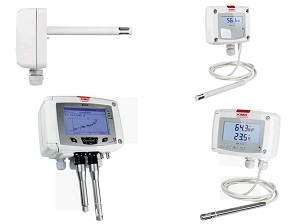

• La mesure par contact : Elle repose principalement sur les sondes RTD (Pt100, Pt1000) offrant une excellente précision et stabilité temporelle pour les plages de -200 °C à +850 °C. Pour les températures plus élevées (jusqu’à 1800 °C) ou les temps de réponse ultra-rapides, les thermocouples (types K, J, S, etc.) et cannes pyrométriques sont privilégiés. Ces capteurs s’accompagnent d’accessoires indispensables : doigts de gant (thermowells) pour protéger la sonde des fluides agressifs, câbles de compensation et transmetteurs de tête de sonde pour convertir le signal en boucle 4-20 mA ou protocole numérique (HART, IO-Link). Des versions certifiées ATEX / sécurité intrinsèque sont requises pour les zones explosibles.

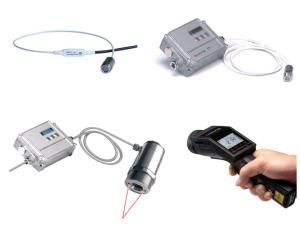

• La mesure sans contact (Infrarouge) : Indispensable pour les cibles en mouvement, inaccessibles ou soumises à de très hautes températures (de -50 °C à +3000 °C). Les pyromètres optiques (miniatures, portables ou haute performance à double visée laser) mesurent le rayonnement thermique de la cible.

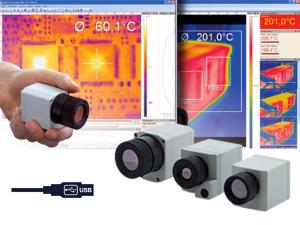

• Les caméras thermiques industrielles : Conçues pour l’intégration OEM ou la surveillance de process rapides (fréquences jusqu’à 120 Hz), elles permettent de cartographier en temps réel les gradients thermiques de -20 °C à +1500 °C avec des résolutions allant jusqu’à 382 x 288 pixels, facilitant la maintenance prédictive et le contrôle qualité en continu.

2. Pression, débit et niveau : les piliers de la dynamique des fluides

Le contrôle des fluides industriels exige une instrumentation robuste, capable de traduire des variations physiques complexes en signaux exploitables par les automates industriels.

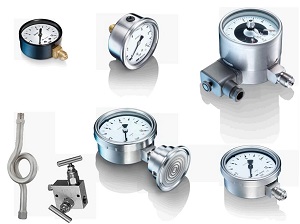

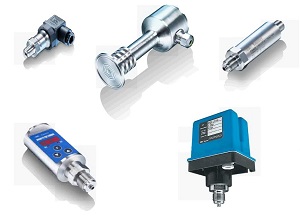

• Mesure de pression : Les manomètres et vacuomètres mécaniques assurent une lecture visuelle locale, tandis que les capteurs et transmetteurs de pression (relative, absolue ou différentielle) convertissent la déformation d’une membrane silicium ou céramique en signal électrique. Les pressostats mécaniques et numériques sécurisent les installations en déclenchant des seuils d’alerte. Pour les fluides visqueux ou corrosifs, l’utilisation de séparateurs à membrane est indispensable pour isoler le capteur.

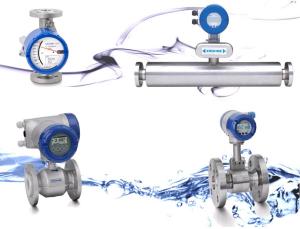

• Mesure de débit : Le choix technologique dépend de la nature du fluide et de la précision requise. Les débitmètres à flotteur (section variable) conviennent aux applications simples. Pour les liquides conducteurs, le débitmètre électromagnétique offre une mesure précise sans perte de charge. Les débitmètres à effet vortex excellent dans la mesure de la vapeur et des gaz, tandis que les technologies à ultrasons permettent des mesures non intrusives de haute précision.

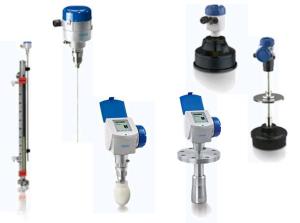

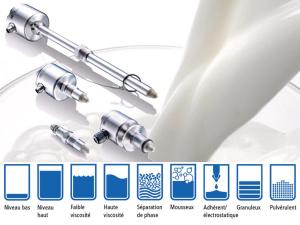

• Mesure de niveau : Elle peut être continue ou hydrostatique (mesure de pression au fond de la cuve). Les technologies sans contact, telles que les capteurs radar ou ultrasons, sont idéales pour éviter toute contamination ou usure mécanique, s’affranchissant des variations de densité ou de viscosité du produit stocké.

3. Analyse physico-chimique et détection de position sans contact

Au-delà des grandeurs physiques standards, le contrôle de process requiert l’analyse de la composition des fluides et le suivi cinématique des machines.

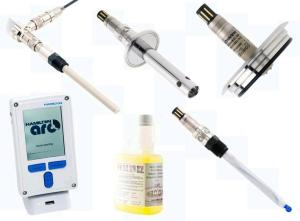

• Conductivité, pH et oxygène dissous : Ces mesures sont cruciales pour le traitement de l’eau, l’agroalimentaire et la chimie. Les sondes de pH mesurent la différence de potentiel d’une électrode de verre, les conductimètres évaluent la concentration ionique d’une solution (technologies conductives ou inductives pour les milieux encrassants), et les capteurs d’oxygène dissous (ampérométriques ou optiques) surveillent la qualité des fluides de process.

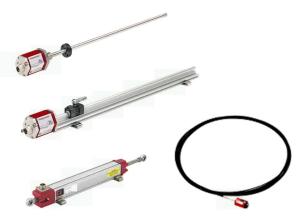

• Capteurs de position sans contact : Pour assurer l’asservissement des mouvements sans usure mécanique, l’industrie s’appuie sur des capteurs inductifs (détection de métaux), capacitifs (détection de tous matériaux), photoélectriques ou à ultrasons. Ces capteurs transmettent des informations de positionnement ultra-précises aux systèmes de contrôle d’axes.

4. Critères de choix et intégration de l’instrumentation de process

La sélection d’un instrument de mesure ne se limite pas à sa plage de fonctionnement. Pour garantir la pérennité et la précision de la mesure, plusieurs critères techniques doivent être analysés :

• La compatibilité chimique : Les matériaux en contact avec le procédé (acier inoxydable 316L, Hastelloy, PTFE, PVDF) doivent résister à la corrosion et à l’abrasion.
• Les conditions de service : Les limites de température de service, de pression nominale (PN) et la résistance aux vibrations définissent la robustesse requise du capteur.
• Le protocole de communication : L’intégration dans l’architecture d’automatisme existante oriente le choix vers des signaux analogiques traditionnels (4-20 mA, 0-10 V), des protocoles de terrain (Modbus, Profibus) ou des technologies intelligentes comme l’IO-Link, qui remonte des données de diagnostic et simplifie le paramétrage à distance.

Conclusion

Maîtriser la mesure et l’instrumentation de vos process est indispensable pour optimiser vos rendements énergétiques, réduire les rebuts et garantir la sécurité de vos opérateurs. En associant des capteurs de haute technologie (contact et sans contact) à des transmetteurs intelligents, vous transformez vos mesures physiques en leviers de performance industrielle. Souplet Automatismes vous accompagne dans le dimensionnement, le choix des marques et l’intégration de vos solutions d’instrumentation sur mesure.
