Le guide complet de la détection industrielle : comment choisir entre capteurs inductifs, capacitifs et photoélectriques

Dans l’univers de l’automatisation industrielle, la détection précise et fiable des objets est le premier maillon de la chaîne de contrôle. Qu’il s’agisse de valider la présence d’une pièce, de mesurer un niveau de fluide ou de trier des composants à haute cadence, le choix de la technologie de détection est crucial pour garantir la productivité et la sécurité de vos lignes de production. Chez Souplet Automatismes, nous sélectionnons les meilleures solutions technologiques pour répondre aux exigences de vos environnements industriels. Ce guide technique vous présente les principes de fonctionnement, les critères de choix et les applications des capteurs inductifs, capacitifs, photoélectriques et ultrasons.

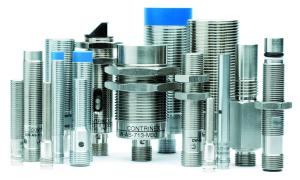

1. Les capteurs inductifs : la référence pour les cibles métalliques

Le capteur inductif est le dispositif de choix pour la détection sans contact d’objets métalliques (ferreux et non ferreux). Son fonctionnement repose sur la variation d’un champ magnétique haute fréquence généré par une bobine oscillatrice située dans la face sensible du capteur. Lorsqu’un objet métallique pénètre dans ce champ, des courants de Foucault y sont induits, ce qui amortit l’oscillation et déclenche le changement d’état de la sortie.

• Portées de détection : Généralement de quelques millimètres à plusieurs dizaines de millimètres (du diamètre 3 mm au format M30, ainsi que des modèles parallélépipédiques).
• Facteur 1 : Certains capteurs modernes offrent une portée identique pour tous les métaux (acier, aluminium, cuivre, laiton), éliminant le facteur de réduction habituel.
• Résistance extrême : Pour les environnements sévères, les versions tout inox (304 ou 316L) avec indice de protection IP69K résistent aux lavages haute pression, aux agents chimiques, aux projections de soudure et aux températures extrêmes (versions ATEX ou haute température).
• Sorties analogiques : Disponibles du format M8 au M30 pour des mesures de distance ou de positionnement de précision.

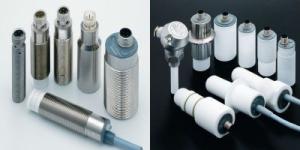

2. Les capteurs capacitifs : la détection multi-matériaux et de niveau

Contrairement aux modèles inductifs, les capteurs capacitifs détectent tous types de matériaux, qu’ils soient conducteurs ou isolants (plastique, verre, bois, eau, huile, granulés). Le principe repose sur la mesure de la variation de capacité d’un condensateur ouvert intégré à la face active du capteur. L’approche d’un matériau modifie la constante diélectrique de l’environnement, déclenchant la commutation.

• Détection de niveau intrusive ou non intrusive : Les capteurs capacitifs excellent dans la détection de niveau à travers des parois non métalliques (verre ou plastique). Des versions spécifiques avec compensation de buée ou de dépôt permettent de détecter des produits visqueux ou collants sans fausse commutation.
• Flexibilité d’intégration : Disponibles du diamètre 2 mm (avec amplificateur séparé) jusqu’au format M34, en passant par des boîtiers en téflon pour les milieux chimiques agressifs, ou des versions certifiées ATEX.

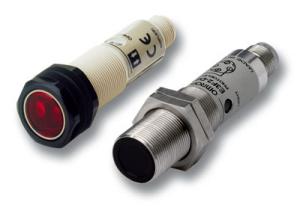

3. Les cellules photoélectriques et laser : la détection optique longue portée

Les cellules optoélectroniques utilisent la lumière (visible, infrarouge ou laser) pour détecter la présence ou l’absence d’un objet. Cette technologie offre les portées les plus importantes et des temps de réponse extrêmement rapides. On distingue trois modes de fonctionnement principaux :

• Le mode barrage (émetteur et récepteur séparés) : Offre la portée la plus longue et une excellente fiabilité, idéale pour les environnements poussiéreux.
• Le mode réflex (émetteur/récepteur dans le même boîtier avec réflecteur) : Solution équilibrée, facile à câbler, avec des variantes spécifiques pour la détection d’objets transparents (bouteilles en verre ou plastique).
• Le mode proximité (détection directe sur l’objet) : Ne nécessite aucun accessoire de retour. Les versions avec élimination d’arrière-plan (BGS) garantissent une détection précise indépendamment de la couleur ou de la brillance de la cible.

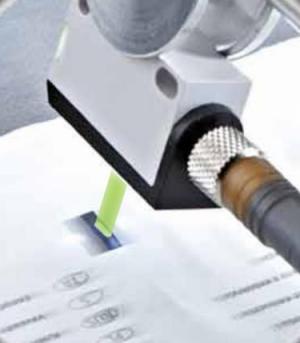

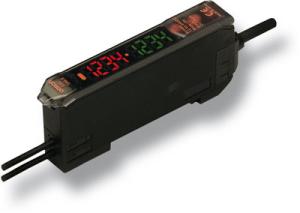

Pour les applications de haute précision, les capteurs laser et les amplificateurs à fibre optique permettent de détecter des pièces miniatures (formats cylindriques ou parallélépipédiques ultra-compacts). Les capteurs à fourche et les cadres optiques (statiques ou dynamiques) sont quant à eux parfaits pour le comptage rapide ou le contrôle de défilement d’étiquettes.

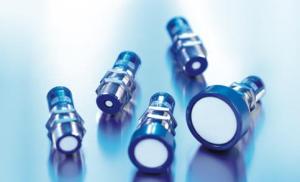

4. Les capteurs à ultrasons : l’alternative pour les milieux complexes

Le capteur à ultrasons émet des ondes acoustiques haute fréquence et mesure le temps de retour de l’écho après réflexion sur l’objet. Cette technologie est totalement insensible à la couleur, à la transparence ou à la brillance de la cible. Elle est particulièrement recommandée pour la mesure de niveau de liquides ou de solides en vrac, le contrôle de boucle de bande, ou la détection d’objets transparents et de films plastiques sombres là où l’optique montre ses limites.

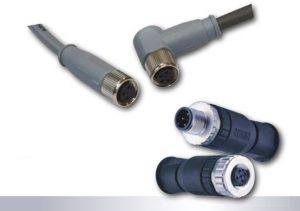

5. Connectique et intégration : sécuriser le signal

La fiabilité d’une chaîne de détection dépend également de sa connectique. L’utilisation de cordons et de connecteurs industriels standardisés (M8, M12, surmoulés, blindés ou PUR pour les milieux huileux) garantit l’étanchéité et la pérennité des raccordements électriques. Pour les architectures modernes, l’intégration de capteurs compatibles avec les protocoles de communication comme IO-Link permet de remonter des données de diagnostic en temps réel, facilitant ainsi la maintenance prédictive.

Comment choisir le bon capteur pour votre application ?

Pour valider votre choix technologique, posez-vous les questions suivantes : Quelle est la nature de l’objet à détecter (métal, plastique, liquide) ? Quelle est la portée nécessaire (de quelques millimètres à plusieurs mètres) ? Quelles sont les contraintes d’environnement (température, humidité, poussière, risques d’explosion) ? Et enfin, de quel espace disposez-vous pour l’intégration physique du capteur ? Les équipes techniques de Souplet Automatismes sont à votre disposition pour analyser vos cahiers des charges et vous orienter vers la solution de détection la plus performante et durable.
