Composants d’armoire électrique industrielle : le guide de conception Souplet Automatismes

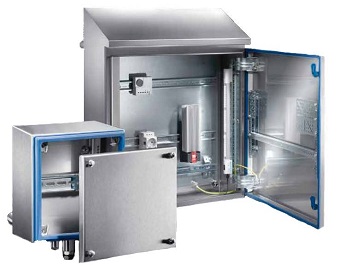

Au cœur de chaque système de production, l’armoire électrique industrielle joue le rôle de centre névralgique. Elle abrite les organes de puissance, de commande et de protection indispensables à la continuité de service et à la sécurité des opérateurs. Pour les concepteurs et les techniciens de maintenance, la sélection rigoureuse de chaque composant d’armoire électrique est une étape critique. Une conception optimisée garantit non seulement la fiabilité des processus automatisés, mais facilite également les interventions futures et prolonge la durée de vie des équipements. Ce guide technique détaille les composants incontournables et les bonnes pratiques de câblage préconisées par Souplet Automatismes.

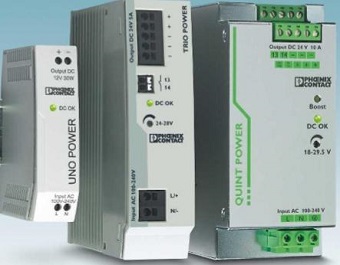

1. Distribution et conversion d’énergie : l’alimentation à découpage

L’alimentation électrique est le point de départ de toute architecture d’automatisation. Aujourd’hui, les alimentations à découpage se sont imposées comme le standard industriel incontournable pour convertir le courant alternatif du réseau (souvent 400V triphasé ou 230V monophasé) en une tension continue stabilisée, généralement de 24 Vcc, requise par les automates (API), les capteurs et les interfaces homme-machine (IHM).

• Rendement énergétique élevé : Contrairement aux anciennes alimentations linéaires, les modèles à découpage limitent la dissipation thermique au sein de l’enveloppe, réduisant ainsi le besoin de climatisation active.
• Format compact : Leur montage sur rail DIN permet un gain de place précieux dans les coffrets.
• Fiabilité et protection intégrée : Elles intègrent des dispositifs de protection contre les surcharges, les courts-circuits et les surtensions, assurant un signal de sortie propre et constant.

2. Commande et isolation : relais, modules relais et contacteurs

Pour assurer l’interface entre la partie commande (basse puissance) et la partie puissance (moteurs, actionneurs, résistances), l’armoire électrique s’appuie sur des organes de commutation physiques.

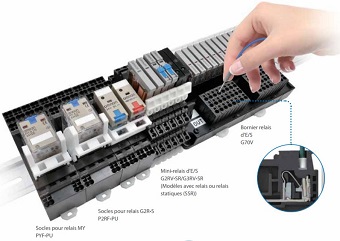

• Les relais auxiliaires et modules relais : Installés sur rail DIN, ils permettent d’isoler galvaniquement les sorties de l’automate des circuits de commande externes. Les modules relais statiques (opto-coupleurs) sont privilégiés pour les cadences de commutation très élevées en raison de l’absence d’usure mécanique.

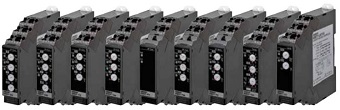

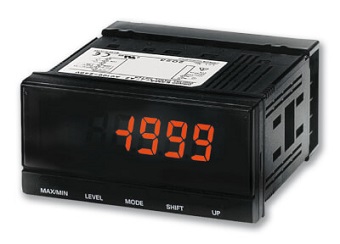

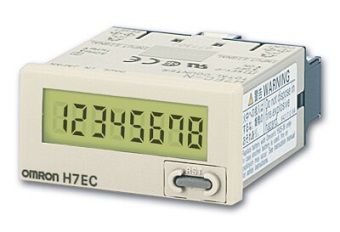

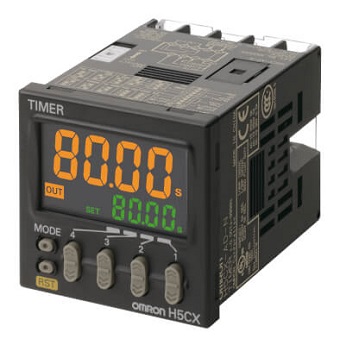

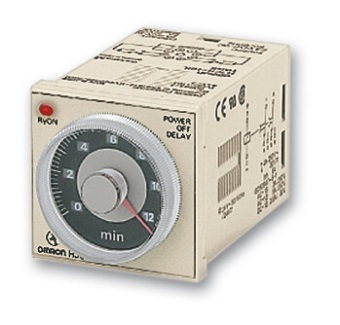

• Les relais de contrôle : Ces composants surveillent en permanence des paramètres critiques tels que la tension, le courant, la température ou l’ordre des phases, et déclenchent une alerte ou un arrêt en cas de dérive.

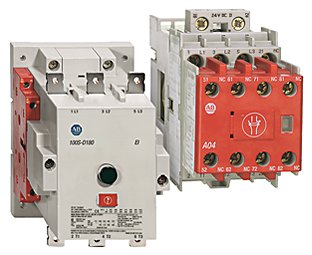

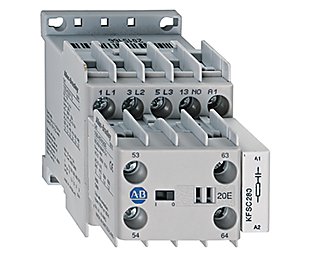

• Les contacteurs de puissance : Conçus pour commuter de fortes charges de courant, ils pilotent directement les moteurs électriques, souvent associés à des disjoncteurs moteurs pour une protection thermique et magnétique complète.

3. Protection des circuits et des personnes : disjoncteurs et fusibles

La sécurité d’une installation industrielle repose sur une stratégie de protection sélective. Chaque circuit doit être protégé individuellement pour éviter qu’un défaut localisé n’entraîne l’arrêt complet de l’usine.

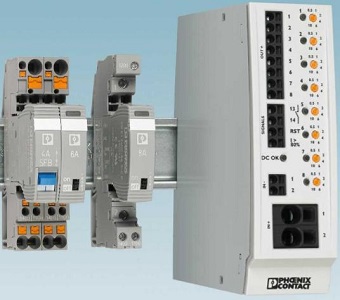

• Disjoncteurs modulaires : Ils protègent les lignes de commande et de signalisation contre les surcharges et les courts-circuits. Le choix de la courbe de déclenchement (courbe C pour les charges standards, courbe D pour les charges à fort courant d’appel) est ici primordial.
• Disjoncteurs moteurs et démarreurs : Spécifiquement calibrés pour supporter le pic d’intensité au démarrage des moteurs électriques, ils offrent une protection magnétothermique précise et ajustable.
• Dispositifs différentiels : Essentiels pour garantir la protection des personnes contre les contacts indirects et prévenir les risques d’incendie liés aux courants de fuite à la terre.

4. Connectique, raccordement et signalisation d’armoire

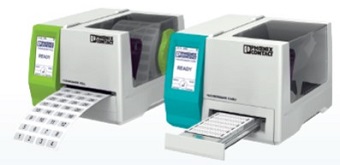

Une armoire électrique performante doit être lisible, structurée et facile à maintenir. Cela passe par des composants de raccordement et d’interface de haute qualité.

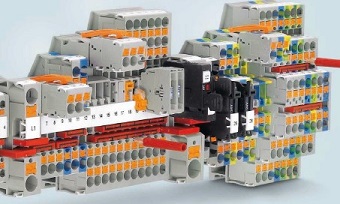

• Les borniers de raccordement : Qu’ils soient à vis ou à ressort (technologie Push-in), les borniers de passage permettent d’organiser proprement l’arrivée des câbles de terrain et de distribuer les potentiels de manière sécurisée.

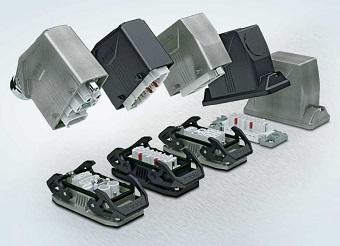

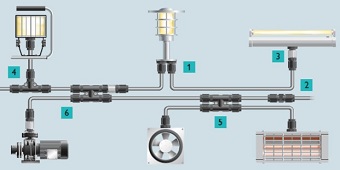

• Les connecteurs de puissance : Ils facilitent le raccordement rapide et détrompé des machines externes, réduisant drastiquement les temps de câblage lors de l’installation sur site.

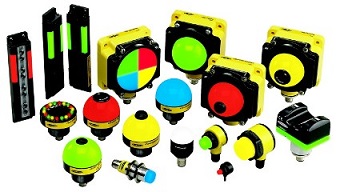

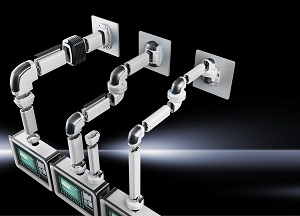

• Auxiliaires de commande et signalisation : Les boutons-poussoirs, commutateurs sélecteurs et voyants lumineux en façade d’armoire offrent une interaction directe à l’opérateur. En complément, les colonnes lumineuses et avertisseurs sonores fournissent un retour visuel et auditif immédiat sur l’état de fonctionnement de la machine (normal, alerte, arrêt d’urgence).

5. Bonnes pratiques de conception et gestion thermique

La pérennité des composants électroniques d’une armoire dépend directement de leur environnement thermique. La concentration d’équipements générant de la chaleur (variateurs de vitesse, alimentations) nécessite une étude thermique rigoureuse. L’intégration de ventilateurs à filtre ou de climatiseurs industriels permet de maintenir une température interne optimale (généralement inférieure à 35°C). De plus, le respect des distances de câblage entre les courants forts et les courants faibles (CEM) est indispensable pour éviter les perturbations électromagnétiques sur les signaux de mesure et de communication.

En conclusion, la réussite de la conception d’une armoire électrique repose sur la cohérence globale du choix des composants. En associant des alimentations fiables, des protections calibrées et une connectique structurée, vous assurez la robustesse de vos automatismes industriels. Souplet Automatismes vous accompagne dans la sélection des meilleures références de composants électriques pour garantir la conformité et la performance de vos installations.
