Contrôle d’axes et variateurs de vitesse : optimisez vos performances industrielles

Dans l’industrie moderne, la recherche de productivité, de précision et d’efficacité énergétique est une quête permanente. Au cœur de cette dynamique, le contrôle d’axes et la variation de vitesse s’imposent comme des technologies clés pour piloter les mouvements des machines avec une rigueur absolue. Qu’il s’agisse de réguler le débit d’une pompe, de synchroniser des convoyeurs complexes ou de positionner une charge au micromètre près, le choix des composants d’automatisme est déterminant. Souplet Automatismes, votre partenaire expert, vous guide à travers les technologies de pointe pour optimiser vos processus industriels.

Le rôle stratégique du variateur de vitesse : pilotage et économies d’énergie

Le variateur de vitesse (ou variateur de fréquence) est l’organe qui module l’énergie électrique fournie au moteur pour adapter sa vitesse de rotation, son couple et son accélération aux besoins réels de l’application. Contrairement à un démarrage direct qui sollicite fortement le réseau et la mécanique, le variateur offre un contrôle progressif et intelligent.

• Optimisation énergétique : En adaptant la vitesse des moteurs asynchrones aux besoins réels, notamment sur les applications de ventilation ou de pompage (loi quadratique), les variateurs permettent de réaliser jusqu’à 50 % d’économie d’énergie.
• Réduction de l’usure mécanique : Les rampes d’accélération et de décélération progressives évitent les coups de bélier dans les canalisations et limitent les chocs sur les transmissions (courroies, engrenages).
• Intelligence embarquée : Les variateurs modernes intègrent des fonctions de sécurité (Safe Torque Off – STO) et des protocoles de communication industrielle pour remonter des données de diagnostic en temps réel.

Du moteur asynchrone au servomoteur Brushless : quelle technologie choisir ?

Le choix de la motorisation dépend directement de la dynamique et de la précision requises par votre application industrielle. On distingue principalement deux grandes familles technologiques :

• Les moteurs asynchrones avec variateurs : Idéaux pour les mouvements continus ou les applications de transit. Selon la complexité, on utilise des variateurs simples, des variateurs avec gestion de flux (boucle ouverte ou fermée avec codeur pour un couple maximal à vitesse nulle), ou des variateurs métiers configurés spécifiquement pour le levage, le pompage ou les ascenseurs.
• Les servomoteurs Brushless (sans balais) : Dédiés aux applications exigeant une dynamique extrême et une précision de positionnement rigoureuse. Disponibles en version à faible inertie (pour des accélérations foudroyantes) ou à forte inertie (pour stabiliser les charges lourdes), ils peuvent être équipés d’un frein électromagnétique pour maintenir la position hors tension.

Le contrôle d’axes : l’art de la synchronisation et de la trajectoire

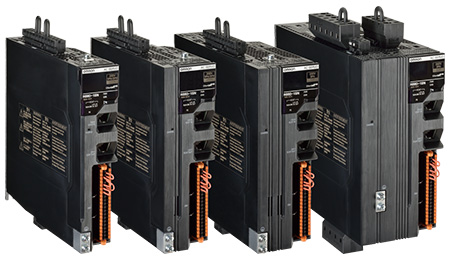

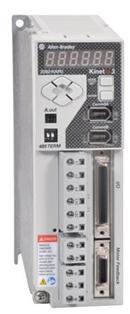

Le contrôle d’axes va au-delà de la simple variation de vitesse : il orchestre le mouvement de plusieurs moteurs pour réaliser des trajectoires complexes. Cette gestion est assurée par des drivers de servomoteurs avancés et des cartes d’axes dédiées, capables de gérer différentes cinématiques :

• Positionnement point à point et réseau : Déplacement précis d’une coordonnée A à une coordonnée B, géré localement ou piloté via un bus de terrain (EtherCAT, PROFINET, CANopen).
• Interpolation linéaire et circulaire : Coordination simultanée de plusieurs axes pour décrire des profils géométriques parfaits, indispensables pour le fraisage, la découpe ou la dépose de colle.
• Synchronisation par arbre électrique et came électronique : Remplacement des liaisons mécaniques physiques par une synchronisation logicielle ultra-précise entre un axe maître et un ou plusieurs axes esclaves, permettant des cadences élevées sans usure mécanique.

Ces architectures de contrôle d’axes peuvent piloter de manière fluide des configurations allant d’un axe unique à des systèmes hautement complexes intégrant jusqu’à 256 axes synchronisés.

Les réducteurs planétaires : maximiser le couple et la précision

Pour transmettre la puissance du servomoteur à la charge utile, l’utilisation d’un réducteur planétaire est souvent indispensable. Ce composant mécanique de haute précision permet d’adapter le couple et la vitesse tout en conservant la dynamique du système.

Leurs caractéristiques clés incluent un jeu angulaire extrêmement réduit (pour garantir la précision de positionnement), un encombrement minimal facilitant l’intégration, un rendement mécanique très élevé et un faible niveau sonore, même à des vitesses d’entrée importantes.

Comment sélectionner vos solutions de variation de vitesse et contrôle d’axes ?

La définition d’une chaîne cinématique performante nécessite de prendre en compte plusieurs critères techniques essentiels : la charge à déplacer (masse, inertie, frottements), le profil de mouvement (accélération, vitesse maximale, temps de cycle), l’environnement industriel (indice de protection IP, température ambiante) et l’intégration dans l’architecture d’automatisme existante (choix du protocole réseau, exigences de sécurité machine).

En tant que spécialiste de l’automatisme industriel, Souplet Automatismes vous accompagne dans l’étude, le dimensionnement et la mise en service de vos solutions de contrôle d’axes et de variation de vitesse. Optimisez dès aujourd’hui la performance, la fiabilité et la consommation énergétique de vos lignes de production grâce à notre expertise technique éprouvée.
